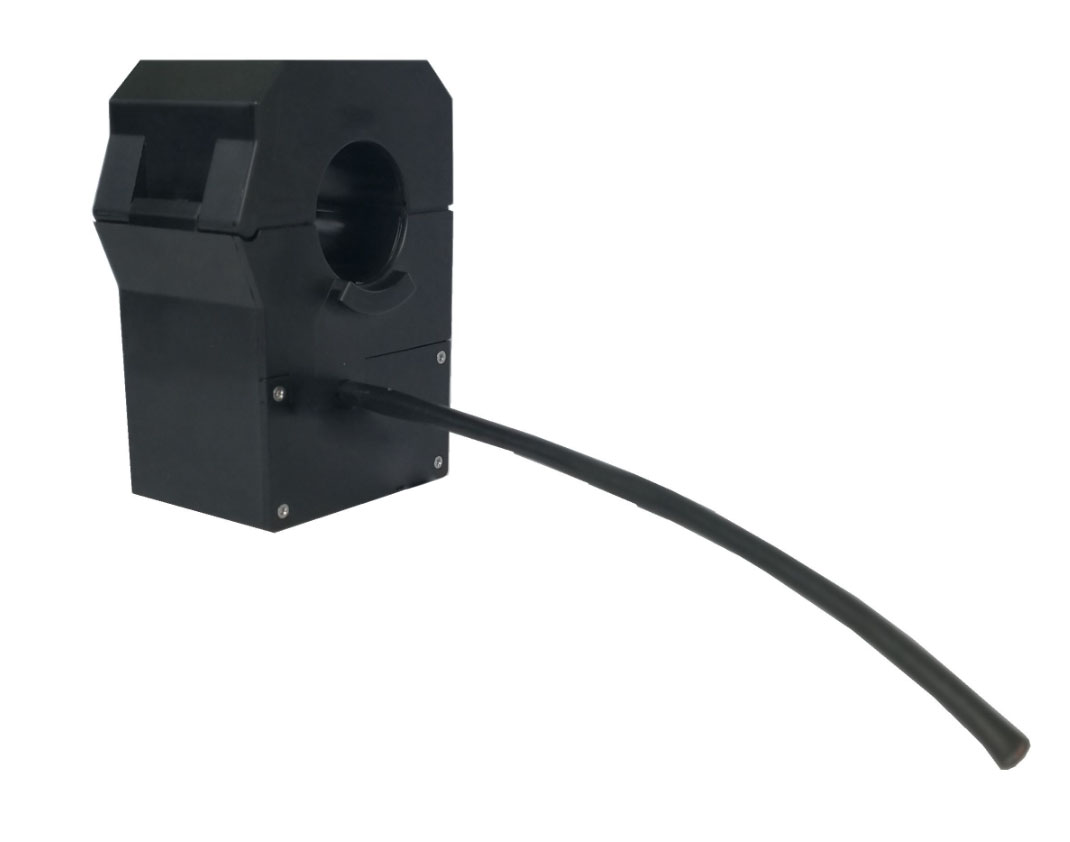

適用于400V線路的電量監測和故障檢測。按相別安裝于低壓配電網箱式變電站、小區配電室、柱上變壓器等處的400V分支線路上，實現低壓400V分支線路運行狀態的監測以及線路故障狀態的指示功能，測量電流、電壓、電纜溫度等信息，計算有功、無功功率。配有獨立的故障電流互感器，監測線路故障并報警。SCPB-ILTU-SP型的主要特點是信息傳輸基于HPLC電力載波通訊，比較傳統該類設備省去了電源線和通信線，安裝簡單，簡化了配電箱中的接線，在沒有24V直流電源的場合也可安裝使用，適用范圍更廣泛。

1    主要功能特點

2.1 一體化、低功耗、電力線載波通訊，具有高可靠性和適應性。

2.2 同時滿足戶內、戶外現場安裝的規范性和安全性要求。

2.3 采用開合式結構，并具備鎖緊部件，安裝便利、牢固。

2.4 使用熱固性樹脂材料通過澆注和固化工藝制造，鐵芯開口密封處理采用熱固型戶外用硅橡膠密封圈，防水防塵。

2.5 具備測量線路的負載電流、相電壓功能，并計算相有功功率、相無功功率。

2.6 使用羅氏線圈作為保護用電流互感器，通過積分器、A/D轉換、計算處理，能夠快速響應線路的故障電流以及實現線路故障檢測功能。

2.7 具備相故障指示功能，以保護電流基波分量作為故障判別輸入量，故障指示動作后狀態保持，直至復歸。

2.8 具備相有壓/無壓檢測功能。

2.9 具有溫度檢測的功能

2.10 通訊方式采用高速電力線載波（HPLC），Modbus通訊規約。

2.11 具有64位設備唯一標識符。

2.12 具備通道系數、相故障指示動作值等參數設置功能。

2.13 接口及指示

a)   相電壓、大地輸入接口；

b)   指示燈：運行狀態以及相故障狀態指示：

c)   按鈕：  運行模式及故障指示復歸按鈕。

2    技術參數

3.1額定參數

3.1.1模擬量輸入

a)   額定電壓：AC220V：

b)   額定保護電流：400A：

c)   額定測量電流：600A：

d)   額定頻率：50Hz。

3.1.2 功率消耗

a)   交流電壓回路：在額定輸入時，每一回路功率消耗小于2VA。

3.2 測量精度

a)   電流、電壓誤差：≤ 0.5％，測量范圍0～120%；

b)   有功、無功誤差：≤ 1.0％，測量范圍0～120%；

c)   保護用電流測量誤差：≤ 8％，測量范圍0～10In；

d)   溫度測量誤差：≤ 2℃，測量范圍-40～70℃。
